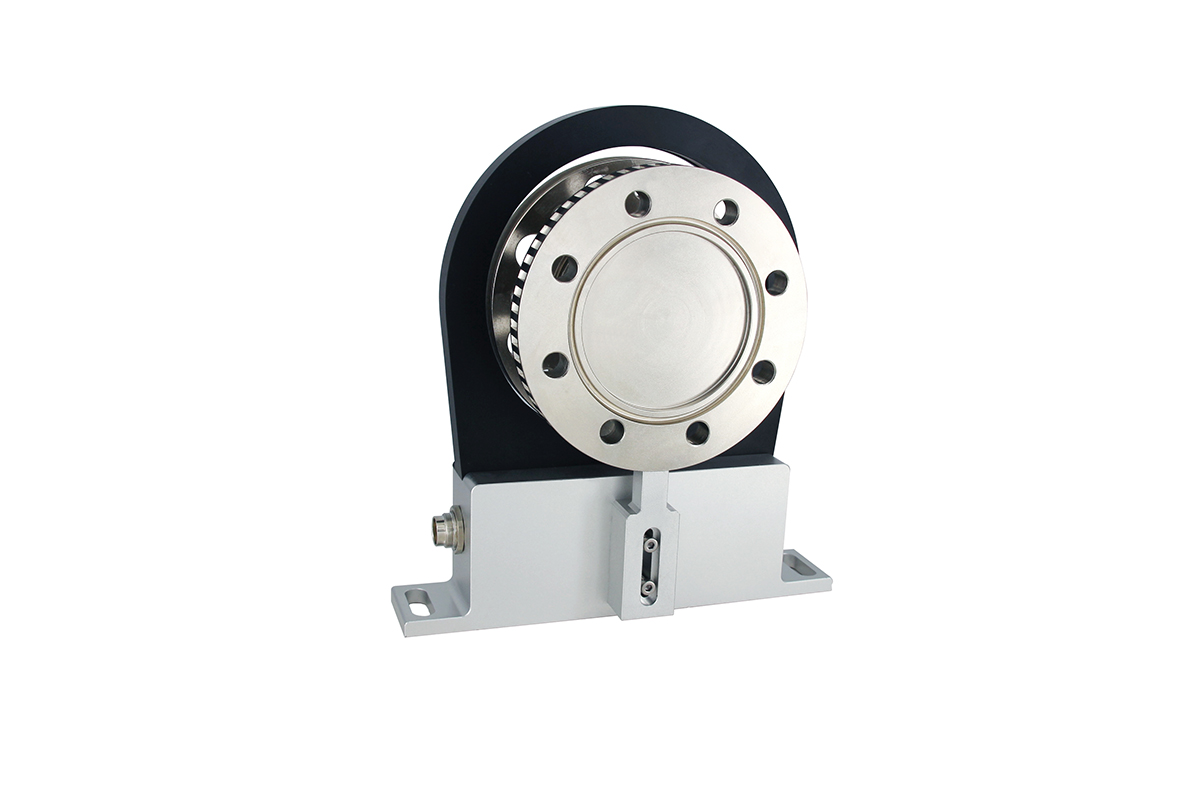

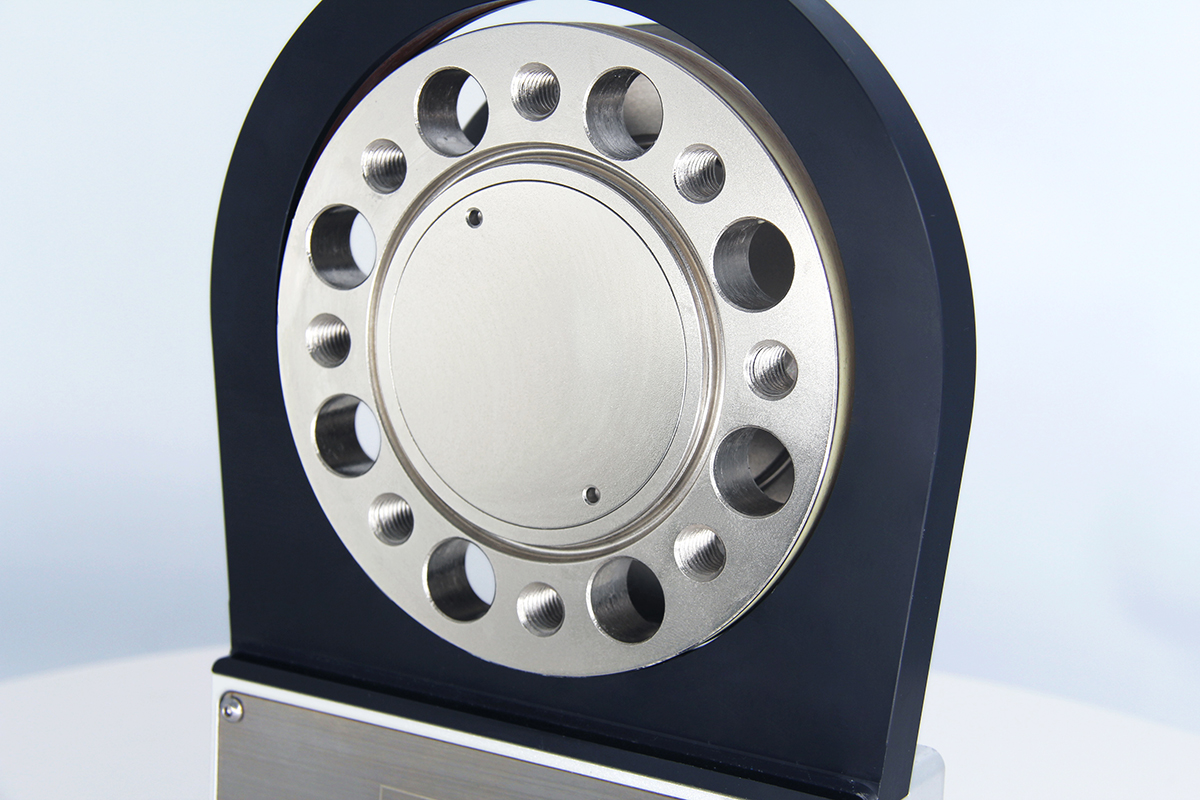

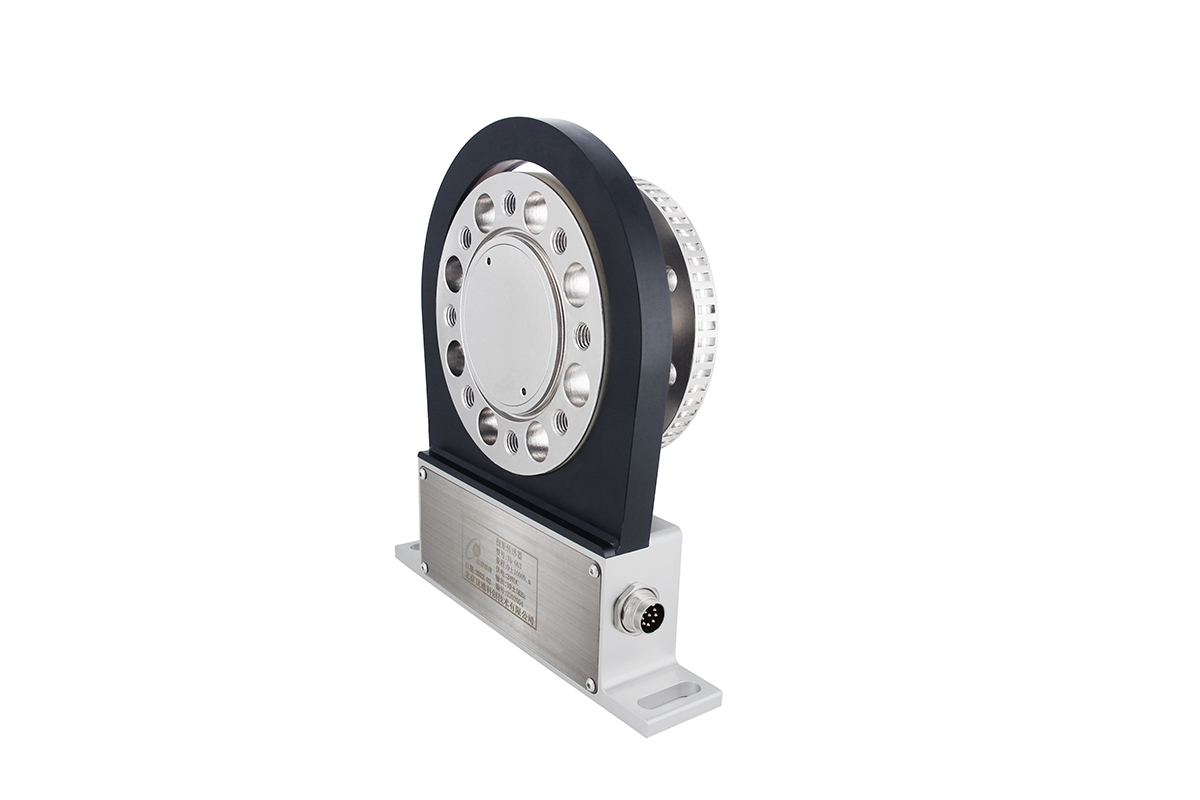

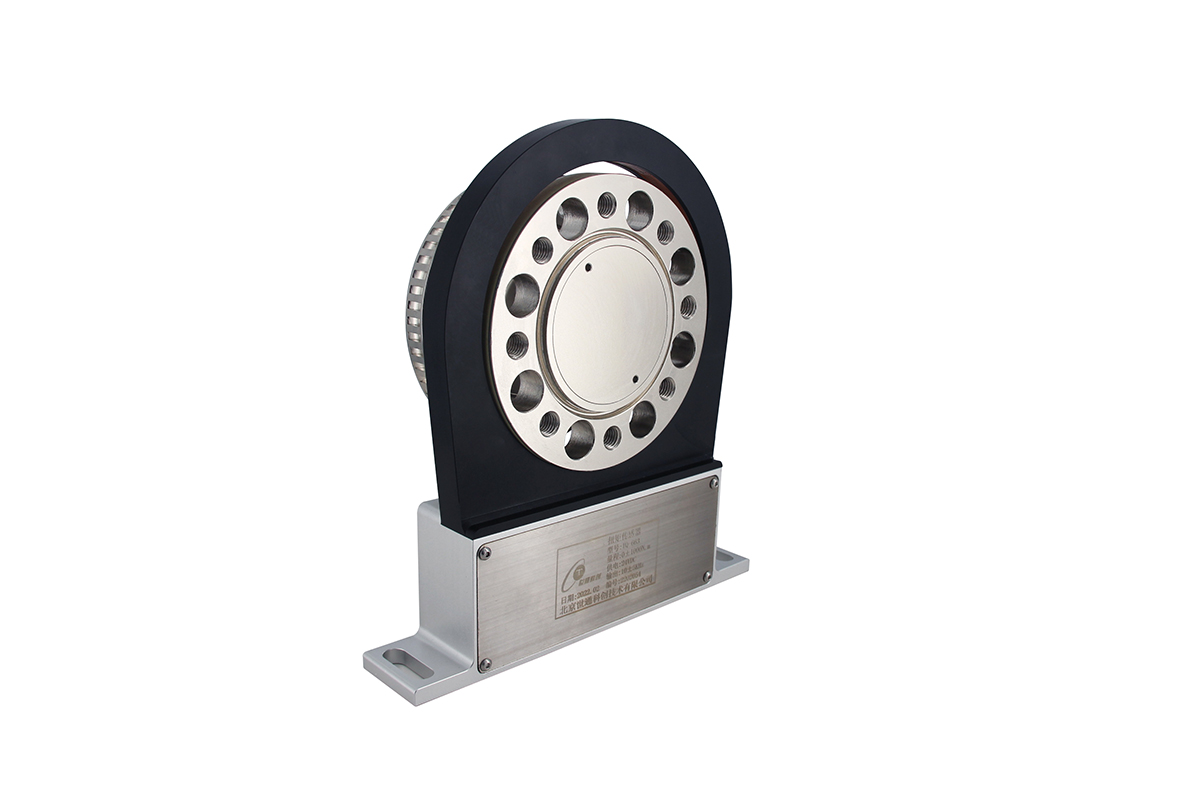

TQ-663型法兰式扭矩传感器采用机器紧凑的法兰-法兰连接设计，其转子一端安装于传动端，另一端直接和负载端联接，能够便捷地安装到传动系统中。除此之外，传感器中内置了转速测量单元。

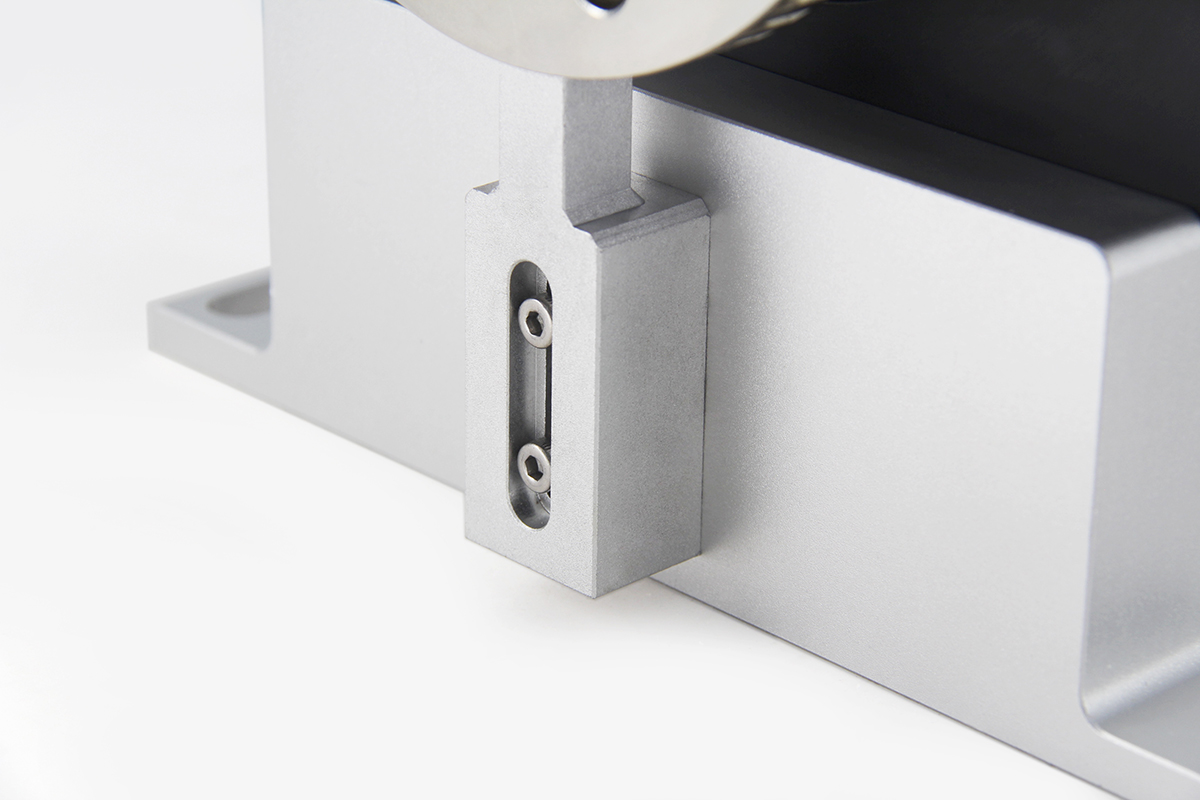

法兰式扭矩传感器可直接安装于传动设备上。定子环固定于旋转的转子外圈，由定子基座支撑。
传感器体积、尺寸、材料、测量系统和信号传输的设计专门针对发动机试验台架上的恶劣、复杂工况。
全国服务热线TQ-663型法兰式扭矩传感器采用机器紧凑的法兰-法兰连接设计，其转子一端安装于传动端，另一端直接和负载端联接，能够便捷地安装到传动系统中。除此之外，传感器中内置了转速测量单元。
法兰式扭矩传感器可直接安装于传动设备上。定子环固定于旋转的转子外圈，由定子基座支撑。
传感器体积、尺寸、材料、测量系统和信号传输的设计专门针对发动机试验台架上的恶劣、复杂工况。
● TQ-663型应变式法兰扭矩传感器，内置了数字测量信号调理单元，通过无接触式传输，直接将数据以标准模拟或数字信号方式输出。转子在定子环内转动，不许使用任何机械轴承，因而无磨损。
● 0.05或0.1精度，可选模拟量或频率量信号

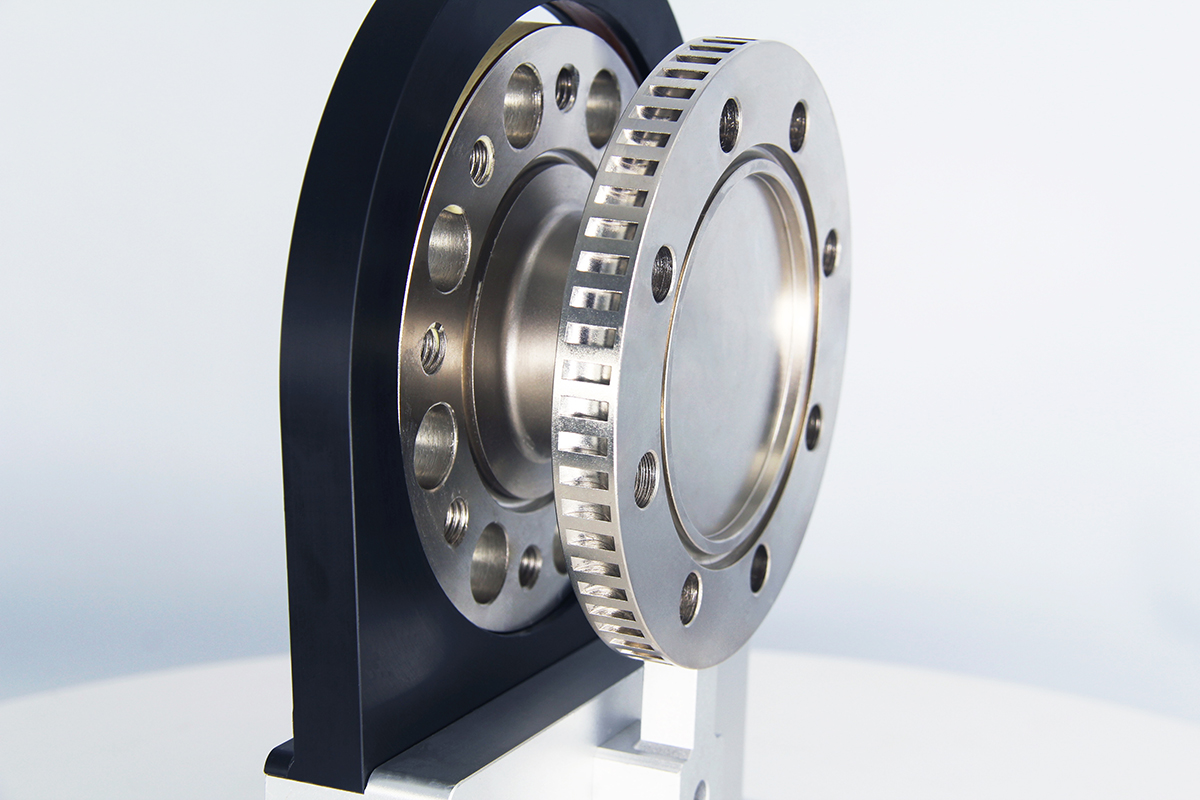

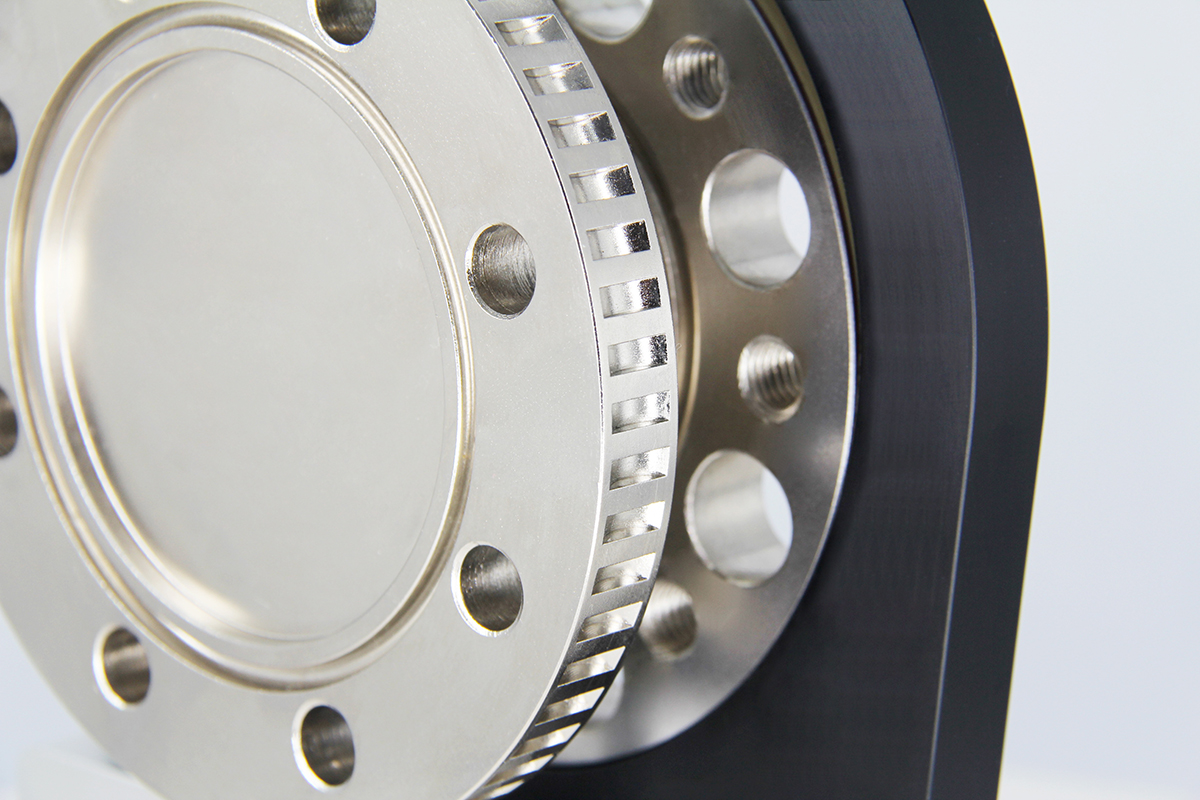

● 高精度磁电转角/转速测量单元，防尘防潮
● 通过RS485接口实现传感器参数识别、设置、测量和零点平衡
● 轴向尺寸非常小
● 紧凑的法兰-法兰连接设计
● 数字非接触式信号传输
● 无轴承，无需维护
● 系统自检功能
| 量程 | ±50N.m … 300k Nm |
| 过载能力 | 150% |
| 输出信号 | 30-90KHZ;5-15KHZ； 0±10V；4-20mA |
| 精度等级 | 0.1%、0.05% |
| 供电 | 24VDC |
| 工作转速 | 0-20000转/分 |
| 响应频率 | 1000μs |
| 绝缘电阻 | >200MΩ |
| 零点漂移 | <0.1% |
| 重复性 | <0.1% |
| 线性 | <0.1% |
| 滞后 | <0.1% |
| 环境温度 | -40-60℃ |
| 相对湿度 | <90%RH |
| 运行温度范围 | -10-70℃ |
| 存储温度范围 | -25-80℃ |
| 传感器幅值 | 15V |
| 传感器功耗 | ≈4W |
| 传感器电流消耗 | 100MA |
| 应变计动态应变波的响应时间 | 3.2X10-6s |
| 传感器壳体 | 强阳极化铝 |
