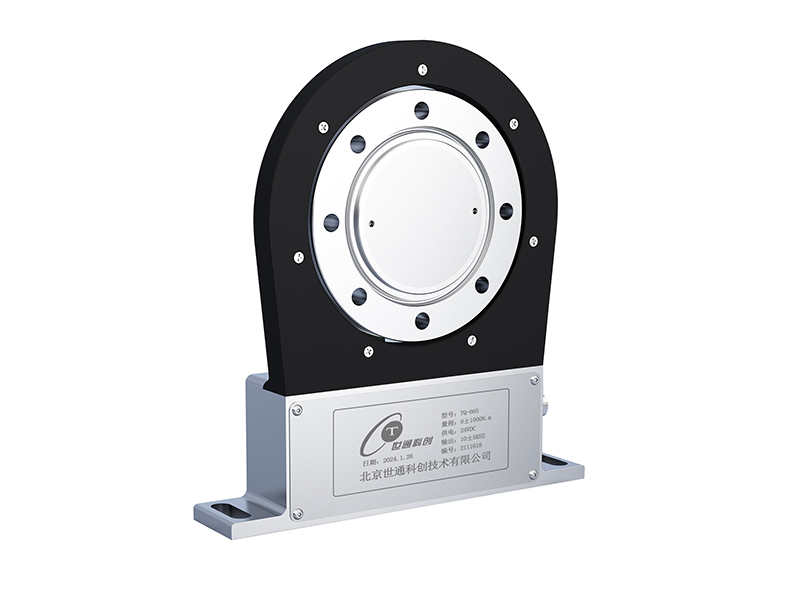

TQ-665型法兰式扭矩传感器采用机器紧凑的法兰-法兰连接设计，其转子一端安装于传动端，另一端直接和负载端联接，能够便捷地安装到传动系统中。除此之外，传感器中内置了转速测量单元。
法兰式扭矩传感器可直接安装于传动设备上。定子环固定于旋转的转子外圈，由定子基座支撑。
传感器体积、尺寸、材料、测量系统和信号传输的设计专门针对发动机试验台架上的恶劣、复杂工况。
全国服务热线TQ-665型法兰式扭矩传感器采用机器紧凑的法兰-法兰连接设计，其转子一端安装于传动端，另一端直接和负载端联接，能够便捷地安装到传动系统中。除此之外，传感器中内置了转速测量单元。
法兰式扭矩传感器可直接安装于传动设备上。定子环固定于旋转的转子外圈，由定子基座支撑。
传感器体积、尺寸、材料、测量系统和信号传输的设计专门针对发动机试验台架上的恶劣、复杂工况。
● TQ-665型应变式法兰扭矩传感器，内置了数字测量信号调理单元，通过无接触式传输，直接将数据以标准模拟或数字信号方式输出。转子在定子环内转动，不许使用任何机械轴承，因而无磨损。
● 0.5或0.2精度级，可选模拟量信号或频率信号输出
● 高精度磁电转角/转速测量单元，防尘防潮
● 通过RS-485接口实现传感器参数识别、设置、测量和零点平衡
● 轴向尺寸非常小
● 紧凑的法兰-法兰连接设计
● 数字非接触式信号传输
● 无轴承，无需维护
项目 | 参数 |
量程 | ±50N∙m … 300k Nm |
过载能力 | 150% |
输出信号 | 5-15KHZ ；0±10V； 4-20mA；RS485 |
精度等级 | 0.2% ；0.5% |
供电 | 24VDC |
工作转速 | 0-15000转/分 |
响应频率 | 1000μs |
绝缘电阻 | ＞200MΩ |
零点漂移 | ＜0.1% |
重复性 | ＜0.1% |
线性 | ＜0.1% |
滞后 | ＜0.1% |
环境温度 | -40-60℃ |
相对湿度 | ＜90%RH |
运行温度范围 | -10-70℃ |
存储温度范围 | -25-80℃ |
传感器幅值 | 15V |
传感器功耗 | ≈4W |
传感器电流消耗 | 100MA |
应变计动态应变波的响应时间 | 3.2X10-6s |
传感器壳体 | 强阳极化铝 |
